    目录
    外设硬件连线方面:
    电脑网络IP设置方面:

    TCP版本1016接线与网卡设置说明

    # 外设硬件连线方面:

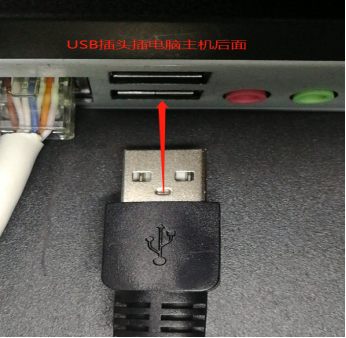

    签批屏配有外部220V转12V电源适配器、USB数据线等;网点安装时,一定要正确连接签批屏与电脑端,数据线USB插头插到电脑主机后面的USB插口上,如下图所示各个接头的连接说明: img.png

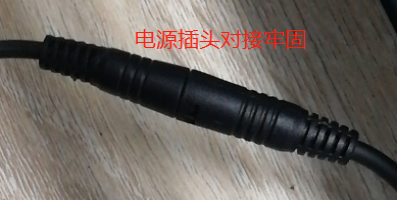

    此插头是将适配器12V公头与数据线母头对接、对接时左右旋转一下锁住,确保接触牢固可靠



    以上是签批屏后面Type-C孔与Type-C插头对接的方式,按图示操作,确保插头到位、线扣扣牢固


    # 电脑网络IP设置方面:

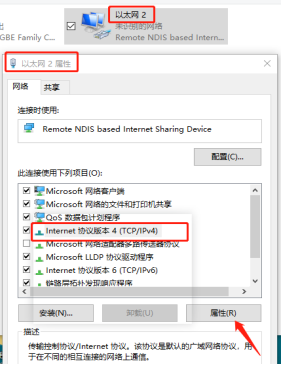

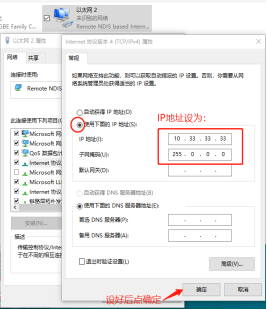

    按上面步骤正确连接外部线束后,签批屏是开机亮屏状态(如若屏幕不亮,重复按第一步的操作方法检查一遍,着重检查12V电源对接插头,旋转对接处),此时可以在电脑端打开网络连接,看是否检测到了签批屏的虚拟网卡,如有检测到虚拟网卡,请正确设置网卡IP,如下图:




    以上设置完成后,一般就能正常连接使用了

    如若电脑检测不到虚拟网卡硬件,着重检查签批屏是否开机、USB插头是否正常插好、对调USB插口尝试
