无纸化登记终端操作说明

设备开机

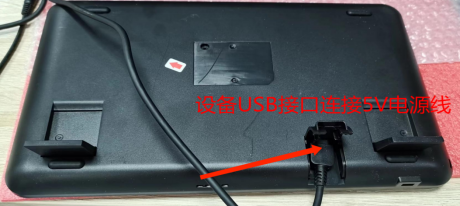

设备连接电源

上位机操作

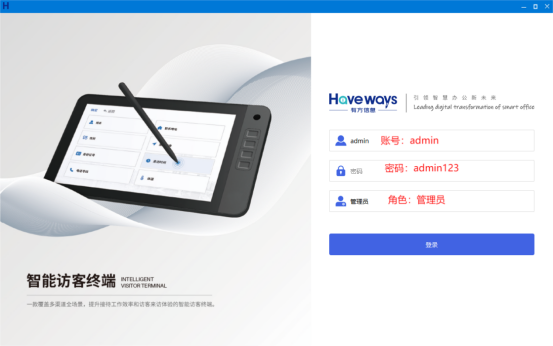

登录

说明

账号：admin

密码：admin123

角色：管理员

• 登录成功进入设置页面
• 失败提示登录信息错误

界面1（上位机连接设备）

说明

• 点击待连接弹出连接页面
• 连接方式：Wifi连接、有线连接、远程电脑连接，未选择的连接置灰
• 点击连接按钮连接设备,成功按钮变为不可用状态,失败恢复可用状态，右上角灰灯点亮成绿色
• 其他上位机操作需要连接设备才能操作

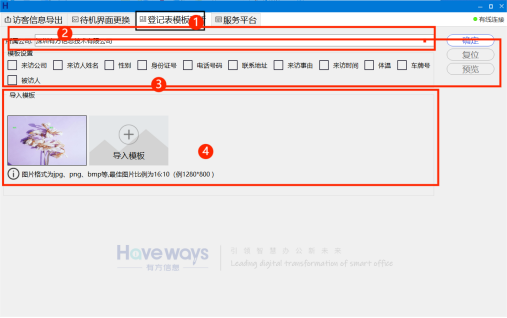

界面2（登记表模板更新）

说明

• 点击登记表模板更新，进入模板背景设置页面，其他按钮置灰。
• 所属公司填入的内容为被访单位名称。
• 模板设置设置为设备访客信息录入的界面字段内容。

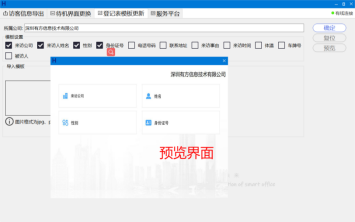

预览按钮--主界面字段预览

复位按钮--图片、纯色、设置字段都恢复默认字段

• 导入模板设备访客信息录入的主界面字段内容可自定义。

  点击导入模板：

• 纯色选择：

  • 【主界面颜色选择】 > 【字段字体/颜色】 > 【字段输入】 > 【主界面字段预览】 > 【设备主界面显示】

• 图片选择
  • 【主界面背景图选择】 > 【字段输入】 > 【主界面字段预览】 > 【设备主界面显示】

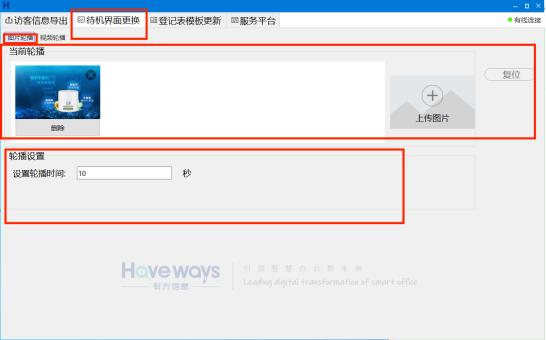

界面3（待机页面更换）

图片轮播

说明

• 选择待机界面更换，其他页面置灰
• 选择图片轮播，视频轮播置灰。图片轮播上传1280*800广告图，显示在待机界面循环。

• 复位则循环默认轮播图

• 轮播设置为轮播时间

视频轮播：

说明

• 选择视频轮播，图片轮播置灰。
• 上传大于100MB的视频、5分钟以上的视频会上传失败。
  • 视频只能上传小于100MB，五分钟以内的视频
  • 点击复位按钮会删除所有的轮播视频

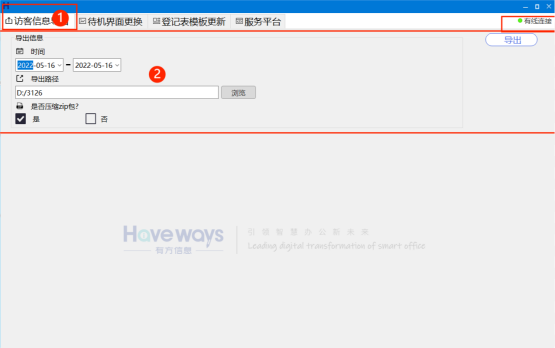

界面4（访客信息导出）

说明

• 进入访客信息导出，其他页面按钮置灰
• 选择时间（有数据时间段）、路径、压缩类型，点击导出按钮可以将签字数据导出

设备操作

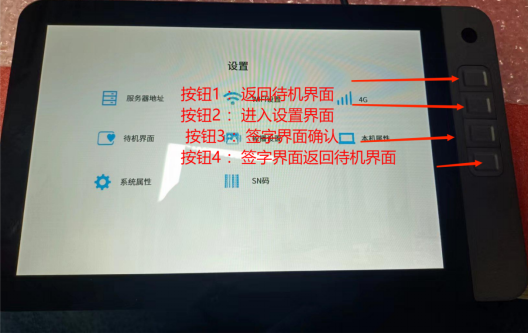

按键盘

说明

• 按钮1 ：返回待机界面
• 按钮2 ：进入设置界面
• 按钮3 ：签字界面确认
• 按钮4 ：签字界面返回待机界面

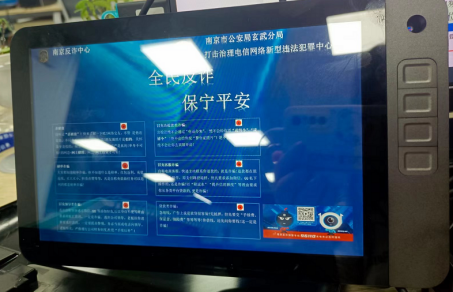

待机界面

说明

• 上位机未设置轮播视频和图片轮播默认图片
• 上位机设置后轮播上位机设置视频和图片

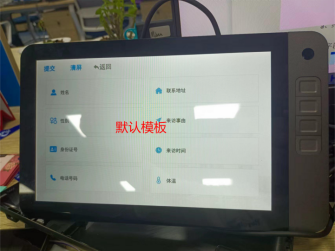

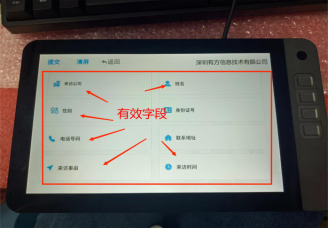

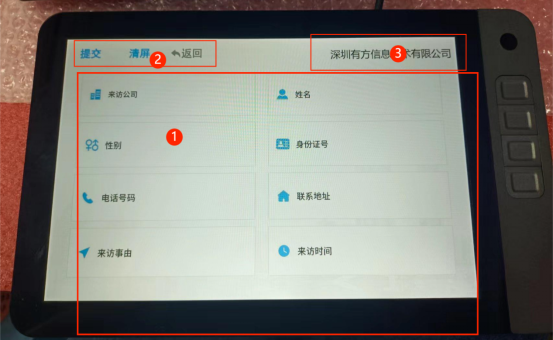

主界面

说明

• 使用701电磁笔根据字段提示进行签字。
• 提交按钮是在界面有签字笔迹时生效，将签字数据保存在设备。
  • 清屏按钮是在清空界面的签字笔记，签字数据不会保存和记录在设备内存中。
  • 返回按钮是才从主界面返回待机界面，签字数据不会保存和记录在设备内存中。
• 该区域默认显示为登记表模板设置中的所属公司的内容。
